某軟包裝：無溶劑復合PET/PE產品結構，帶壓力水煮，為什么總是出現分層現象？
復合包裝--張：
估計還是和趙工說的PET熱收縮膜有關系。
原回天 柳漢根：
PET原材料不管是電暈值還是復合強度來說，都是非常不錯的原材料，使用正常的PE原材料的話，PET//PE材質結構的復合強度都可以良好。
非常好的水煮機械的水煮和冷卻過程中，對壓力的控制非常好，整個水煮過程中袋子不容易膨脹。
反之，不好的水煮機械的水煮和冷卻過程中，對壓力的控制不好，水煮冷卻過程中袋子外邊的壓力減壓過程差，袋子膨脹以后破袋分層的現象很常見。 帶壓力水煮對產品的復合強度要求非常高。無溶劑膠水耐熱性能達到要求，適當的提高涂布量可以提高復合強度，應該可以解決這個問題。
但這個產品如果帶壓水煮的話，水煮過程中出現膨脹的機率非常高，PET//PE材質結構不是非常好的選項，除非用增強型的PET原材料或者PE原材料，但這樣很容易提高生產成本。建議更換材質，選擇NY//PE結構，無溶劑膠水最好的選擇方向是耐熱性高，固化速度快的膠水。
北京高盟趙世亮：
帶壓力水煮就已經不是水煮了，而是進入蒸煮范圍了。分層的現象是什么樣的？
復合包裝--張：

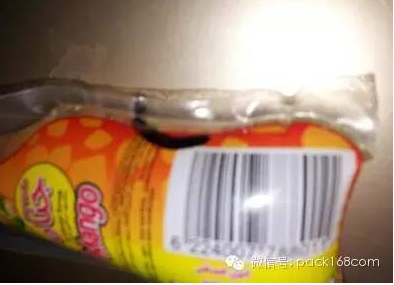

PET/PE加壓水煮，就是袋子里裝滿液體水煮，市場上的乳酸飲料那種包裝用得很多。分層是指從熱封處分開，熱封處PET和PE分開了。如圖所示。
海南繼瑤學徒：
我們也遇到過類似的情況。如果不熱封的話，沒什么問題，一熱封就會出現。從熱封處開始剝離。是客戶給我們反應的，沒有進行測量數據，直接剝離開。
北京高盟趙世亮：
這個袋子已經漲起來了？為什么？
復合包裝--張：
就是要加壓水煮啊，這類包裝就是要求這樣，不加壓就不會有問題。有時候復合強度不好的話，加水不水煮就脫層。
北京高盟趙世亮：
圖片的現象表明，蒸煮時未打反壓！
復合包裝--張：
目前是PET/PE，就是普通的加壓水煮。
北京高盟趙世亮：
這是殺菌處理不當的結果。
康達新材劉賢祥：
反壓水煮對復合強度要求比較高，常壓水煮對復合強度要求沒那么高，水煮分為常壓和反壓，反壓壓力釋放的時候速度不要太快。
北京高盟趙世亮：
水煮不需要反壓。蒸煮才需要反壓。蒸煮時不打反壓的必然結果就是漲袋或破袋！（更多技術內容詳見《包裝前沿》或www.huanyifilm.com包裝前沿信息網，有不同意見，歡迎到www.huanyifilm.com繼續討論，提供更多解決方法的朋友可獲得網站技術文章閱讀積分。索取積分，請聯系小陽：13316078351小賴：18475695660）
